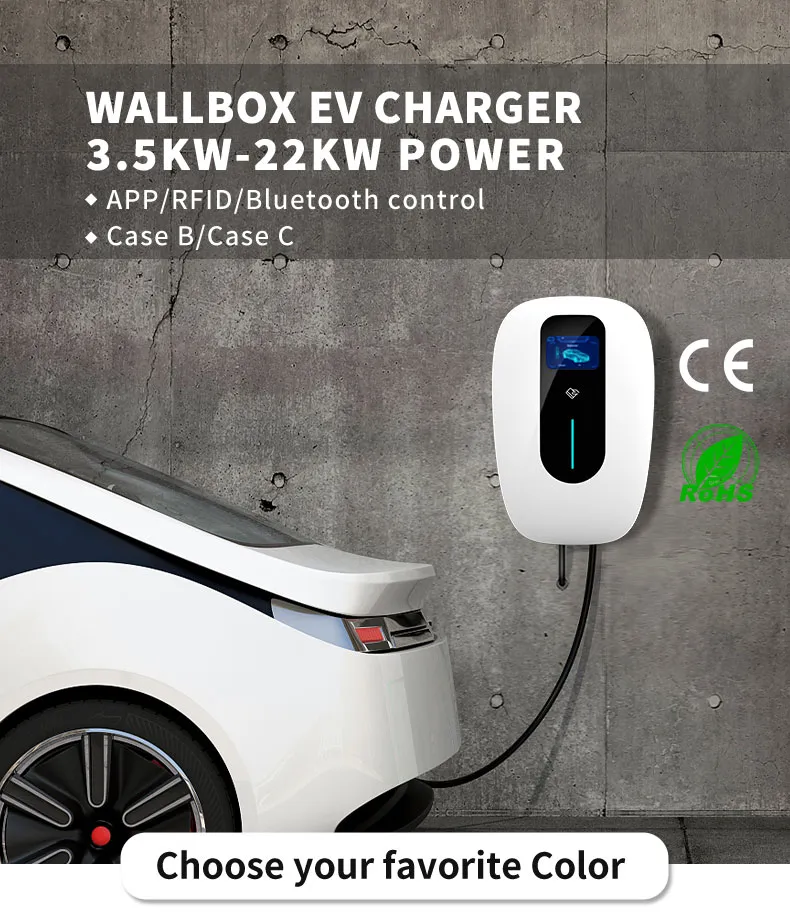

Descripción del Producto
Detección de fallas de PEN
La mayoría de las familias del Reino Unido están conectadas con un sistema PME (Protective Multiple Earth), donde el cableado de tierra llega a un punto de suministro principal conectado a un conductor neutro que está conectado a tierra en múltiples puntos. Estos sistemas tienen el potencial de sufrir una falla poco común llamada falla neutral, donde una desconexión aguas arriba debido a degradación o corrosión podría aumentar el riesgo de descarga eléctrica.
Detección de falla de PEN: para sistemas TN-CS sin conexión a tierra en el extremo del usuario (como se muestra arriba), cuando la línea PEN al hogar se corta debido a una falla de línea y el extremo posterior de la línea PEN está suspendido sin conexión a tierra repetida , y la caja de distribución RCD no funciona correctamente en este momento, el voltaje de la tierra de protección PE es igual al voltaje de la línea de fuego L.
Si no está equipado con esta protección, la carcasa del vehículo eléctrico en carga se cargará con un voltaje igual al
voltaje L de la línea de fuego. Si no hay otros aparatos excepto el cargador del vehículo eléctrico, la corriente de fuga superará los 30 mA y la persona no podrá desconectarse, lo que supone un peligro para la seguridad; incluso si hay otros aparatos, la corriente de fuga puede exceder fácilmente los 100 mA, lo que es muy fatal.
